MW3119系列 大功率大電流集電環
MW3119系列 大功率大電流集電環
  • · MW3119系列是外徑119mm，轉子法蘭安裝的大功率大電流集電環。
  • · 額定電流從50A 100A到1000A以上。
  • · 旋轉精度高，性能更穩定，壽命更長。
  • · 其采用接觸材料采用貴金屬加超硬鍍金處理
  • · 力矩小，運轉穩定，壽命長,電阻波動小,接觸電阻小,保證穩定的傳輸性能。

典型應用：

小型風力發電機、電鍍行業設備、加熱滾動等需要大功率，大電流的應用設備，另外還有其他工業控制領域也大量用到，如減震器大電流滑環，污水處理設備滑環，高強度石油測井儀器導電滑環，機器人焊接設備滑環，大電流導電滑環，清倉機用粉塵防爆滑環，高溫電滑環，加熱轉軸滑環 yo烘干機，炒料機，加熱攪拌機械滑環等等；

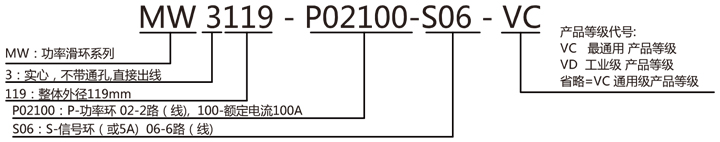

型號訂購說明：


產品等級表
產品等級代號最高轉速工作壽命接觸材料
VC（通用級）100RPM1000萬轉貴金屬
VD（工業級）200RPM3000萬轉金-金

技術規格參數
機械技術指標電氣技術指標
參數數值參數數值
工作壽命參考產品選型等級功率信號
額定轉速參考產品選型等級額定電壓0~690VAC/VDC0~240VAC/VDC
工作溫度-30℃~80℃/-45℃~80℃絕緣電阻≥500MΩ/1000VDC≥500MΩ/1000VDC
工作濕度0~85%RH/0~97%RH導線規格AWG12#/AWG8# /AWG12#并線/AWG8并線AWG22#鐵氟龍線或K型熱電偶線
接觸材料參考產品選型等級導線長度標準長度300mm（可據要求調整）
殼體材料鋁合金/工程塑料絕緣強度500VAC@50Hz，60s
轉動扭矩0.1N.m；+0.03N.m/6路動態電阻變化值<0.01Ω
防護等級IP51



MW3119 集電環（出線AWG#8）系列選型表
型號60A100A150A200A300A500A長度L（mm）型號60A100A150A200A300A500A信號環(熱電偶)長度L（mm）
MW3119-P016010000045.2MW3119-P0160-S06100000665.6
MW3119-P0110001000045.2MW3119-P01100-S06010000665.6
MW3119-P0115000100065.6MW3119-P01150-S06001000686
MW3119-P0120000010065.6MW3119-P01200-S06100100686
MW3119-P0130000001086MW3119-P01300-S060100106126.8
MW3119-P01500000001126.8MW3119-P01500-S060010016150.2
MW3119-P026020000065.6MW3119-P0260-S06200000686
MW3119-P0210002000065.6MW3119-P02100-S06020000686
MW3119-P0215000200086MW3119-P02150-S060020006106.4
MW3119-P02200000200106.4MW3119-P02200-S060002006126.8
MW3119-P02300000020150.2MW3119-P02300-S060000206170.6
MW3119-P02500000002270.8MW3119-P02500-S060000026316.4
MW3119-P036030000065.6MW3119-P0360-S06300000686
MW3119-P0310003000086MW3119-P03100-S060300006106.4
MW3119-P03150003000126.8MW3119-P03150-S060030006150.2
MW3119-P03200000300150.2MW3119-P03200-S060003006170.6
MW3119-P03300000030270.8MW3119-P03300-S060000306270.8
MW3119-P03500000003410.6MW3119-P03500-S060000036410.6
MW3119-P046040000086MW3119-P0460-S064000006106.4
MW3119-P04100040000106.4MW3119-P04100-S060400006126.8
MW3119-P04150004000150.2MW3119-P04150-S060040006193.2
MW3119-P04200040400193.2MW3119-P04200-S060404006270.8
MW3119-P04300000040316.4MW3119-P04300-S060000406365
MW3119-P0660600000106.4MW3119-P0660-S066000006126.8
MW3119-P06100060000150.2MW3119-P06100-S060600006170.6
MW3119-P06150006000270.8MW3119-P06150-S060060006270.8
MW3119-P06200000600316.4MW3119-P06200-S060006006365

注：N個50A 電流環并起來可作為1路N*50A電流環使用；比如: 2環50A 并起來做作為 1路100A 使用。
可根據客戶要求，可增加信號環道，熱電偶信號環道，耐高溫等級可選，請咨詢客服。

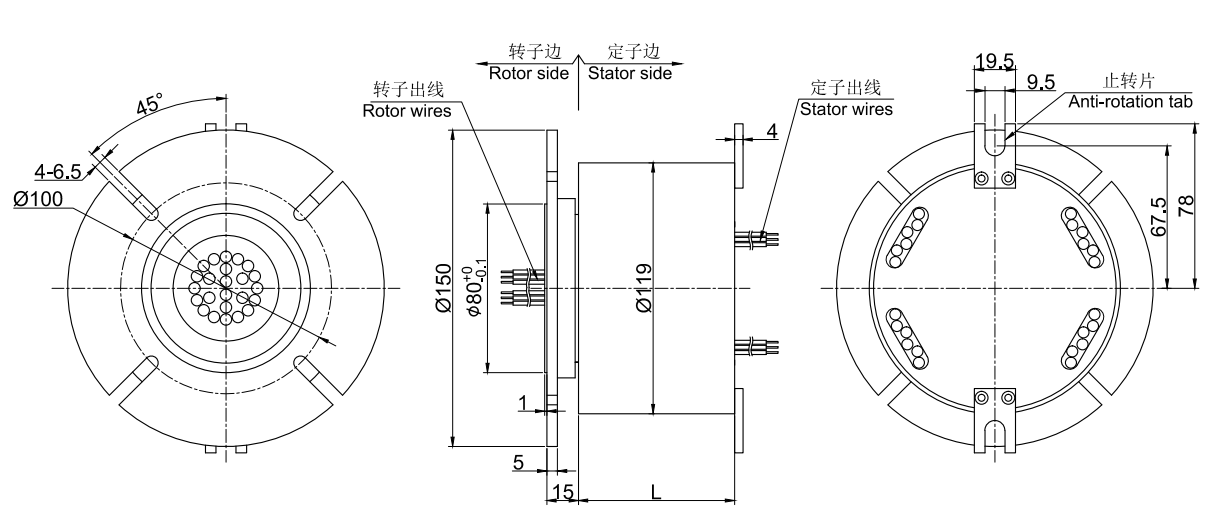

標準圖紙
