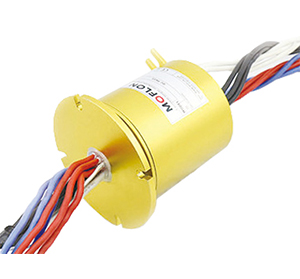

MW3086系列 大功率導電滑環
MW3086系列 大功率導電滑環
  • · MW3086系列是外徑86mm，轉子法蘭安裝的大功率導電滑環。
  • · 額定電流從20A 30A 50A到100A以上，支持300A 500A。
  • · 吊車專用導電環，旋轉精度高，性能更穩定，壽命更長。
  • · 其采用接觸材料采用貴金屬加超硬鍍金處理
  • · 力矩小，運轉穩定，壽命長,電阻波動小,接觸電阻小,保證穩定的傳輸性能。

典型應用：

小型風力發電機、電鍍行業設備、加熱滾動等需要大功率，大電流的應用設備，另外還有其他工業控制領域也大量用到，如減震器大電流滑環，污水處理設備滑環，高強度石油測井儀器導電滑環，機器人焊接設備滑環，大電流導電滑環，清倉機用粉塵防爆滑環，高溫電滑環，加熱轉軸滑環 yo烘干機，炒料機，加熱攪拌機械滑環等等；

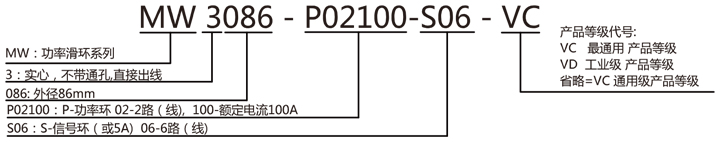

型號訂購說明：


產品等級表
產品等級代號最高轉速工作壽命接觸材料
VC（通用級）100RPM1000萬轉貴金屬
VD（工業級）200RPM3000萬轉金-金

技術規格參數
機械技術指標電氣技術指標
參數數值參數數值
工作壽命參考產品選型等級功率
額定轉速參考產品選型等級額定電壓0~690VAC/VDC
工作溫度-30℃~80℃/-45℃~80℃絕緣電阻≥500MΩ/1000VDC
工作濕度0~85%RH/0~97%RH導線規格AWG12#/AWG8# /AWG12#并線/AWG8并線
接觸材料參考產品選型等級導線長度標準長度300mm（可據要求調整）
殼體材料鋁合金/工程塑料絕緣強度500VAC@50Hz，60s
轉動扭矩0.1N·m；+0.03N·m/6路動態電阻變化值<0.01Ω
防護等級IP51



MW3086 滑環（出線AWG#8）系列選型表
型號60A100A150A長度L（mm）型號60A100A150A信號環(熱電偶)長度L（mm）
MW3086-P016010045.2MW3086-P0160-S06100665.6
MW3086-P0110001045.2MW3086-P01100-S06010665.6
MW3086-P0115000165.6MW3086-P01150-S06001686
MW3086-P026020065.6MW3086-P0260-S06200686
MW3086-P0210002065.6MW3086-P02100-S06020686
MW3086-P0215000286MW3086-P02150-S060026106.4
MW3086-P036030065.6MW3086-P0360-S06300686
MW3086-P0310003086MW3086-P03100-S060306106.4
MW3086-P03150003126.8MW3086-P03150-S060036150.2
MW3086-P046040086MW3086-P0460-S064006106.4
MW3086-P04100040106.4MW3086-P04100-S060406126.8
MW3086-P04150004150.2MW3086-P08606000150.2
MW3086-P0660600106.4MW3086-P0660-S068006126.8

注：N個50A 電流環并起來可作為1路N*50A電流環使用；比如: 2環50A 并起來做作為 1路100A 使用。
可根據客戶要求，可增加信號環道，熱電偶信號環道，耐高溫等級可選，請咨詢客服。

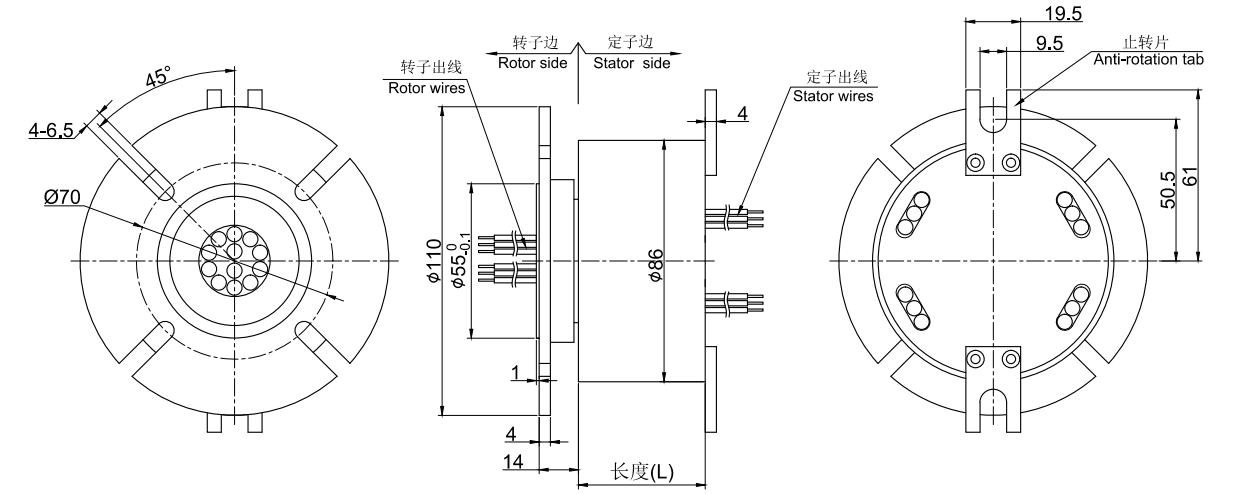

標準圖紙



同系列更多產品參考：
