MSP260系列 (孔徑60mm， 6路10A)分體式電滑環

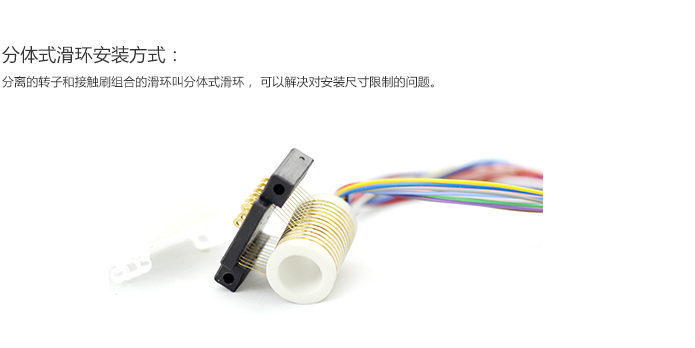

· MSP260 分體式滑環是屬于微型滑環一種，采用分離的轉子和接觸刷組合，
· 支持6路信號/10A,定子線和轉子線對應使用6色彩色導線，使電路連接簡單化。
· 導電環采用90度角V型槽設計，具有順暢旋轉，低力矩和低電氣噪音的特點，從而性能超越普通的滑環產品。

下載產品手冊下載3D模型

工業機器加工中心、旋轉工作臺、重型設備塔臺、電纜卷盤、包裝設備、磁性離合器、工藝控制設備、旋轉傳感器、緊急照明設備、機器人、展覽/顯示設備、醫療設備、旋轉門等；

產品等級表
MSP2609 是 MSP260 的高端版本，主要應用要求非常高的軍事，航空航天等, 區別如下:
型號	最高轉速	使用壽命	扭矩	電氣噪音①@10Rpm
MSP260	150RPM	1000萬	0.1 N.m	10mΩ
MSP2609	400RPM	4000億	0.05 N.m	4mΩ

技術規格參數
電氣技術指標			機械技術指標
參數	數值		參數	數值
	功率	信號	工作溫度	-30℃~80℃
額定電壓	0~440VAC/VDC	0~440VAC/VDC	工作濕度	0~85% RH
絕緣電阻	≥1000MΩ/500VDC	≥1000MΩ/500VDC	接觸材料	金-金
導線規格	AWG16#鍍錫鐵氟龍	AWG16#鍍錫鐵氟龍	防護等級	IP41
導線長度	標準長度300mm（可據要求調整）
絕緣強度	500VAC@50Hz，60s
動態電阻變化值	<0.01Ω

注：N個10A 電流環并起來可作為1路N*10A電流環使用；比如: 2環10A 并起來做作為 1路20A 使用。

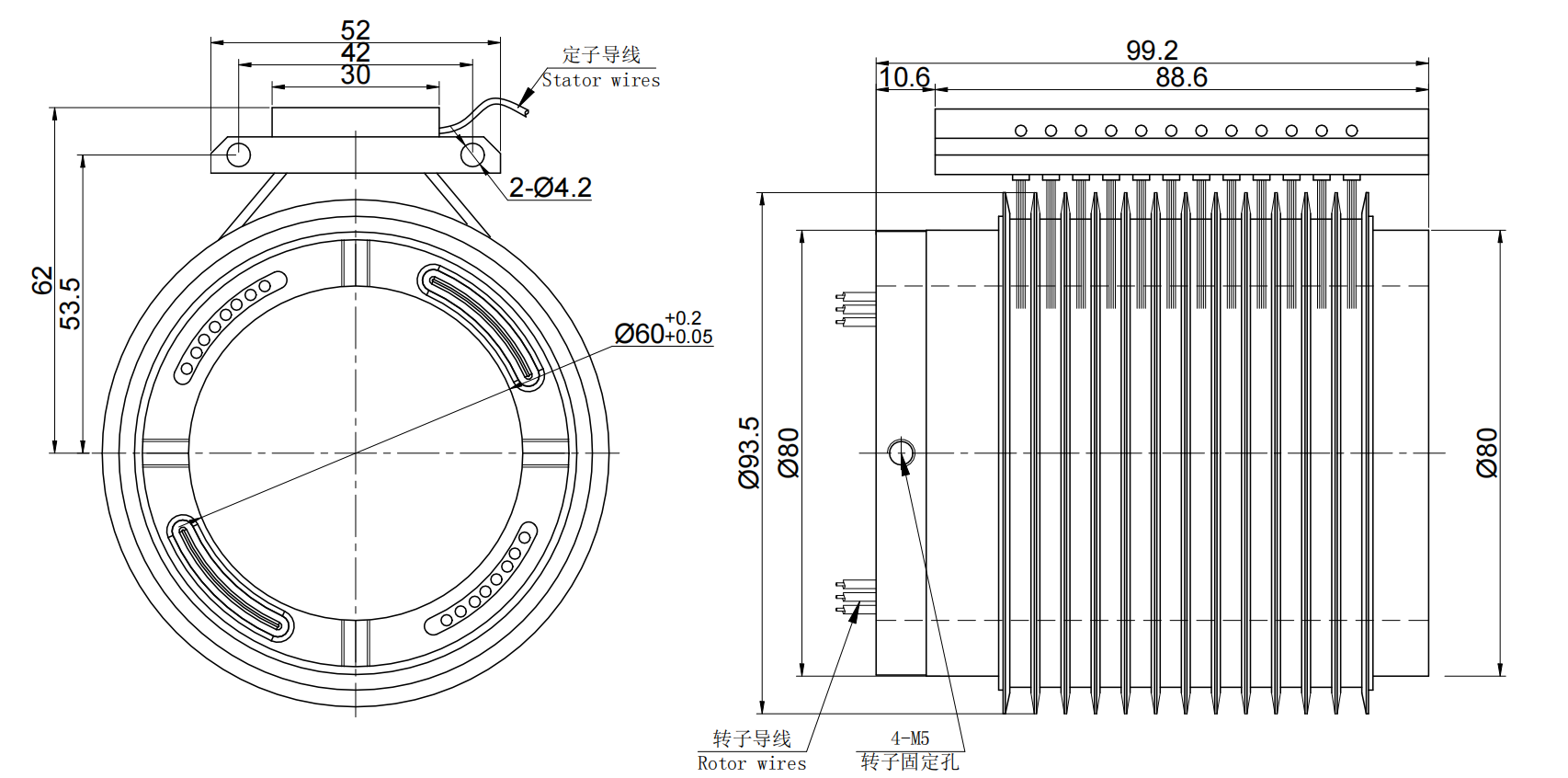

標準圖紙
