DeviceNET總線滑環屬于哪一類的總線滑環？

  想要知道什么是DeviceNET總線滑環，就一定要先對總線滑環分為哪些類型有一個全面的了解，以及型號是什么。首先大家要知道DeviceNET總線滑環是信號類滑環的一種，主要運用在視頻信號，高清設備中。

　　導電滑環的型號有哪些

　　以默孚龍滑環為例，按功能和安裝方式不同，有MT系列過孔滑環、MC系列帽式滑環、MFO系列光纖滑環、MAPH系列氣電液組合滑環、MB系列寬頻總線滑環、MSDI系列1080P高清滑環、MUSB系列USB滑環、ME系列千兆以太網滑環、MZ系列伺服電機編碼器滑環、MG系列高轉速滑環、MHF系列同軸射頻(高頻)滑環、MSP系列分體式滑環、A系列水銀滑環等多種型號。

　　信號類滑環

　　以太網信號滑環、開關/控制信號滑環、RS485/232信號滑環、視頻信號滑環、高清信號滑環、各種工業總線滑環比如Profibus, CanBUS, CANOPEN, DeviceNET總線滑環, CC-LINK, ProfiNET等等，滑環技術水平的高低在于如何高質量傳輸信號、避免信號丟包，并實現更低背景噪聲。

　　按照滑環的類型分，默孚龍滑環可分為：帽式滑環、空心軸式(過孔)滑環、分離式滑環、盤式滑環、高頻/光纖滑環、大電流滑環……等

　　滑環的類型有哪些?

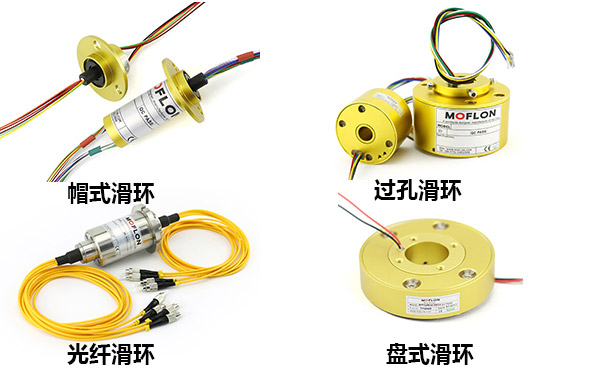

　　1、 帽式滑環 特點：單絲金合金材料，一次性折彎成型、穩定性比較好、耐磨性好，缺點彈性有些不足; 高壽命、接觸電阻小、兼容各類數據總線通訊協議、轉動力矩小、運轉平滑、穩定性高、結構緊湊、尺寸小;應用：監控、電氣測試設備、轉臺、機器人、醫療設備、旋轉工作臺、展覽/展示設備、儀器儀表、LED 等。

　　2、 空心軸式(過孔)滑環 特點：采用刷硬和環軟的特性，刷絲以銀合金成束刷絲為主，為了更好的摩擦匹配，環也以銀為主要材料，銀有很好的潤滑性,這樣的設計壽命較高，缺點是環的直徑大了，磨損下來磨削會較多，因為刷絲磨損是個點狀，環的磨損是整圈的;優勢：安裝便捷、360度連續旋轉傳輸動力及數據信號、超長壽命/免維護、兼容各類數據總線通訊協議、傳輸模擬和數據信號;應用：機器人、雷達天線、醫療設備、風力發電設備、制造和控制設備、展覽和顯示設備、工程機械、測試設備、包裝機械 等。

　　3、 分離式滑環 特點：由分離的轉子和接觸刷組成(刷有刷絲、和石墨接觸兩種)，其中轉子部分可以帶有通孔，用于液壓通道、氣壓通道或裝配傳動軸，能更好的配合客戶系統中的空間限制和安裝需求，并可用插針/接線柱代替導線接觸;優勢：定子和轉子分離、傳輸電流和信號、低接觸電阻、安裝方便、使用于狹小的安裝空間;應用：儀器儀表及測試設備、航空、軍事及醫療領域、航拍、云臺、軍用/民用無人機 等。

　　4、 盤式滑環 特點：專門為垂直方向有高度限制的旋轉設備設計，它的環道和觸點圍繞一個中心孔接觸，極大的節省了高度空間。盤式滑環還分為一體盤式和分離式盤式兩種，一體式盤式滑環可提供實心及不同尺寸的過孔選擇;分離式盤式由分離的轉子及定子組成，能滿足更嚴苛的高度要求，可根據應用環境自主安裝。

　　5、 高頻滑環(高頻旋轉接頭) 特點：高頻旋轉接頭用于連續旋轉的裝置中，在固定部分與旋轉部分之間傳輸高頻信號和高速率信號，可以傳輸頻率高達500MHz---50GHz的模擬信號和高速數字信號;此類滑環結構緊湊，性能穩定，屏蔽效果好，抗干擾能力強，易于集成到其它設備中。應用：雷達天線、軍工系統裝置、高清網絡視頻監控系統、衛星通訊系統、醫療工程設備、空中交通控制、導彈防御系統。

　　6、 光纖滑環 特點：傳輸損耗小、傳輸帶寬高、數據容量大、傳輸距離超長、通信完全不受電磁干擾的影響、信息安全無泄漏;應用：光纖滑環主要使用于光纖通信系統。

　　7、 大電流滑環 特點：使用彈性材料和石墨合金的結合，有很好的彈性，單刷通過的電流大，觸頭式刷絲適合與平滑式環道匹配，在旋轉運動中容易產生磨損粉塵，需要定期清理和保養，成本低，石墨合金碳刷不太適合傳輸數據類信號。應用：風力發電、船舶、大型工程機械設備、雷達監測設備。

　　以上就是關于總線滑環的一個分類，DeviceNET總線滑環屬于信號類滑環的一種。那么有些滑環的應用場景可能在大型設備中，而信號類滑環基本都是相對比較小的儀器設備中，所以大家可以選擇默孚龍的產品，精細度更高，質量也是非常有保證的。

文章標簽： 總線滑環，默孚龍
