單通道光纖旋轉器使光纖的耦合損耗小

     你們知道單通道光纖旋轉器有什么作用嗎?該設備主要是為了使信號的耦合效率提高，大大減少光纖的耦合損耗度，有著體積小和成本較低等優點，感興趣的話就隨默孚龍小編一起來了解下吧!

     光纖旋轉連接器

     光纖旋轉連接器通過旋轉平面耦合光信號，要求將光信號損失和旋轉變化量降到最低，信號耦合效率是耦合過程中輸出功率與輸入功率的比值，它是衡量性能是否優良的標準，而信號耦合效率是由光纖旋轉連接器中兩根光纖的耦合損耗決定的。要使信號的耦合效率高，就要使光纖的耦合損耗小。

     光纖滑環按通道數可分為單通道光纖滑環和多通道光纖滑環，其中單通道的光纖滑環因體積小、成本較低，應用最為廣泛，是用量最大的器件。

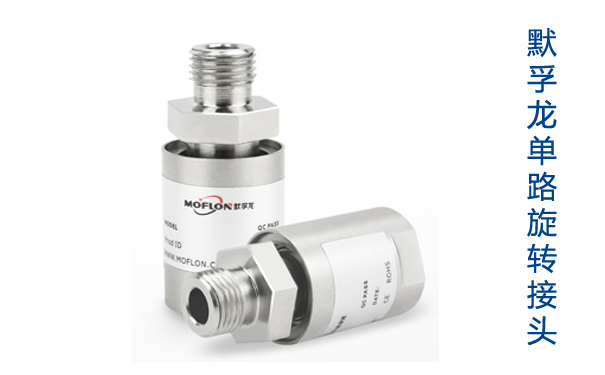

單通道光纖旋轉器

     光纖滑環最初的連接方式

     最初的連接方式是兩個光纖直接耦合，也是最簡便的方式，是從光纖連接器向光纖旋轉連接器升級的初期的產物。由于光纖芯徑非常小(單模光纖為9um，多模光纖為50um或62.5um),兩根光纖很難對準，需要通過超精密的機械結構來保證。若是單純實現光纖連接器功能，依靠陶瓷插芯和陶瓷套管高精密的公差配合，可以實現軸向精度小于1um，但是由于光纖旋轉連接器要求高速旋轉，需要通過加入軸承等機械件，機械結構比光纖連接器復雜許多，因此很難實現光纖旋轉對準。為解決光纖之間直接耦合的困難，必須減少相應機械加工精度,一般在光纖之間加入透鏡來耦合兩光纖間的光信號。常用的透鏡是微透鏡、自聚焦透鏡和光纖束，最常用和最佳的方法就是采用自聚焦透鏡構成光纖準直器作為耦合器件。光纖準直器是將光纖端面置于準直透鏡焦點處，使由光纖出射的光束經透鏡后得到準直，或將平行光經透鏡聚焦于透鏡的焦點處，使光耦合進光纖，繼續傳輸。

單通道光纖旋轉器

     以上就是關于單通道光纖旋轉器的相關介紹,該設備的連接方式很簡單，只需將兩個光纖直接耦合即可，如需高速旋轉，可加入軸承機械件，還想了解更多資訊就多關注默孚龍網站吧!
