默孚龍滑環的工作原理

  隨著我國工業化水平的提高，導電滑環已廣泛應用于各個領域，那么什么是導電滑環，導電滑環的工作原理是怎樣的呢？

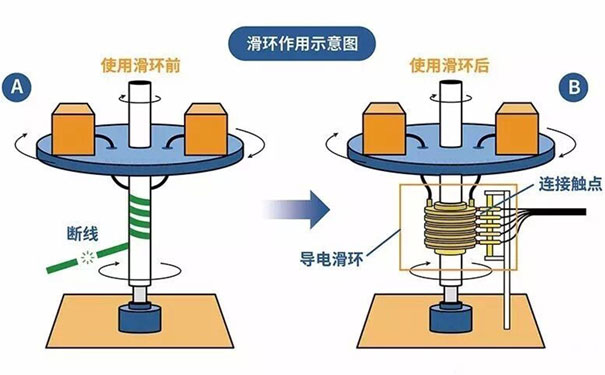

  導電滑環也叫做集電環、或稱旋轉關節、旋轉電氣接口、滑環、集流環、回流環、線圈、換向器、轉接器，屬于電接觸滑動連接應用范疇，是實現兩個相對轉動機構的圖像、數據信號及動力傳遞的精密輸電裝置

  首先導電滑環在結構設計上要保證接觸可靠，保證所有的線路連續接通。導電滑環組件是由滑環體、電刷組件、固定支架、同芯球軸承等幾大重要部件構成,其每大部件的設計和制造工藝都會影響到滑環的耐磨壽命。其滑環芯軸導電環材料通常是采用紫銅、黃銅、錢幣銀或金材料，在導電環表面上還需鍍多層貴金屬物質，起到減少阻抗使金屬體在瞬間能迅速導通延長滑環耐磨壽命和降低電器噪音等優點，為保證電刷與導電滑環的導電環充分接觸，導電環又被設計成“V”形環。另外其內部的電刷組件采用的是貴金屬合金絲加工成型的，電刷材料有鈀、金合金或鍍金的線電刷和銅石墨合成的電刷，電刷絲是靠彈性壓力與“V”形環槽的滑動接觸，以此來傳遞信號及電流的導通，因此，要求電刷所用材料的導電性能要非常好，彈性壓力對滑環的壓強要適當，減小滑環的偏心和晃動偏差、耐磨性好、摩擦力矩小、便于維護。還要考慮屏蔽、阻抗匹配、噪聲電壓等。
