滑環電刷作用及工作原理相關介紹

  隨著滑環電刷的應用領域越來越廣泛，需求量越來越大的今天，如果各位還不知道滑環電刷作用就真的是跟不上工業發展了。下面默孚龍的專家們就來給大家科普一下什么是滑環電刷。

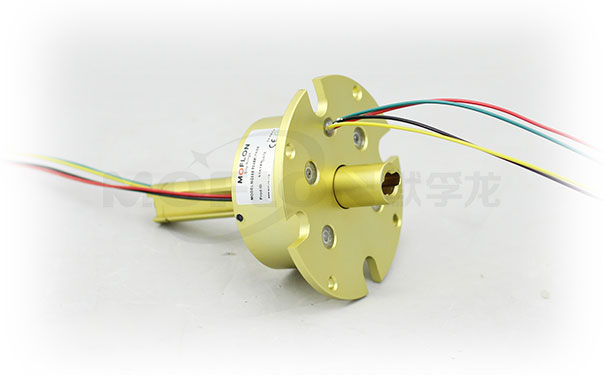

　　滑環電刷

　　繞線型異步機雖然在起動和調速方面具有顯著的優點，但是存在滑環、電刷的致命缺陷，這是自異步機有史以來一直困擾繞線型異步機的老大難問題，如果不能妥善解決，影響的不僅僅是電動機的起動、調速控制，而是電動機根本就不能運行，對生產的危害是可想而知的。繞線型異步機就是由于存在這一致命缺陷，導致應用受到極大的局限，使其優勢貶值，在很多應該采用的場合卻沒有得到應用，使用率遠遠低于鼠籠型異步機。

　　概述

　　電刷和滑環是發電機勵磁系統的重要組成部分，電刷是用于滑環上作為導入導出電流的滑動接觸體，是發電機能量交換的設備。在運行過程中由于電刷質量、選型及維護不到位等原因，將會出現電刷發熱、打火等現象，嚴重危及發電機的安全運行。

　　傳統滑環存在的問題

　　1、傳統繞線型異步機的滑環為“機載”滑環,即滑環裝置安裝在電機轉子軸的尾端,滑環實際是單端支撐的懸臂梁結構，故電機在運行過程中，由于離心力和徑向不平衡力矩的作用，滑環將不可避免地產生徑向抖動,尤其是在啟動和調速運行時，現象更為明顯。

　　滑環的抖動振幅、頻率很高，電刷的壓力彈簧根本無法響應，因此造成電刷和滑環的接觸不良，于是造成嚴重的打火，致使滑環表面燒蝕，電刷也隨之損壞。

　　2、滑環的線速度高造成電刷磨損大，壽命短

　　“機載”滑環結構的滑環必然要安裝在電機轉子的軸上，由于轉子繞組的電纜要通過軸心引出，因此須要采用大直徑、空心型的軸結構，滑環的直徑受轉子軸的限制必然增大。電刷的磨損和滑環相對運動的線速度密切相關，具有關資料介紹，電刷的壽命和滑環的線速度的平方成反比，故機載滑環的傳統結構電刷的壽命較低，標準規定只有3500-4500小時，實際的壽命還遠低于標準值。

　　3、傳統機載結構的滑環、電刷結構在散熱方面也存在困難，通常，滑環表面的溫升多超過80C，加劇了磨損，使滑環電刷可靠性進一步降低。同時，電刷磨損產生很多的碳粉,散落在絕緣的各相滑環之間，極容易產生滑環相間短路和造成接地，滑環系統將徹底損壞。

　　電刷滑環作用是什么

　　運動和靜止的電器連接裝置.就是需要旋轉的機械設備，傳輸電流信號，往往通過中心受電器，中心受電器內圓是銅質的滑環。外部是安裝有碳刷的刷架，旋轉的時候，碳刷在滑環上滑動，可以保證信號和電源的傳送。

　　以上便是關于滑環電刷作用以及工作原理的相關介紹了，同時針對傳統滑環所存在的問題也做了詳細的分析，希望能夠幫助到各位。或者您還想要了解更多的相關信息，登錄默孚龍官網，客服隨時在線為您解答疑惑。

文章標簽： 滑環，電刷，作用，原理
