小編告訴你熱電偶集電環與熱電阻的區別是什么？

發布日期：2018-08-10

　　在工業上常常會需要進行新材料的熱能性測試，那么會需要用到熱電偶集電環或者熱電阻，那么這兩種在測試過程中有什么區別呢?如果出現了偏差就會導致后續工作的麻煩。

　　熱電阻和熱電偶用導電滑環的區別

　　本文根據默孚龍多年設計熱電阻滑環、熱電偶導電滑環的經驗，進行了以下總結。

　　要想選擇合適的滑環，必須先確定測溫系統的種類，通常使用的測溫系統有熱電阻型和熱電偶型，以下先分析兩種測溫系統的區別：

　　熱電偶

　　熱電偶是工業上最常用的溫度檢測元件之一，熱電偶工作原理是基于賽貝克(seeback)效應,即兩種不同成分的導體兩端連接成回路，如兩連接端溫度不同，則在回路內產生熱電流的物理現象。其優點是：

　�、贉y量精度高。因熱電偶直接與被測對象接觸，不受中間介質的影響。

　�、跍y量范圍廣。常用的熱電偶從-50~+1600℃均可邊續測量，某些特殊熱電偶最低可測到-269℃(如金鐵鎳鉻)，最高可達+2800℃(如鎢-錸)。

　�、蹣嬙旌唵危�使用方便。熱電偶通常是由兩種不同的金屬絲組成，而且不受大小和開頭的限制，外有保護套管，用起來非常方便。

　　1.熱電偶測溫基本原理

　　將兩種不同材料的導體或半導體A和B焊接起來，構成一個閉合回路，如圖2-1-1所示。當導體A和B的兩個執著點1和2之間存在溫差時，兩者之間便產生電動勢,因而在回路中形成一個大小的電流,這種現象稱為熱電效應。熱電偶就是利用這一效應來工作的。

　　2.熱電偶的種類及結構形成

　　(1)熱電偶的種類

　　常用熱電偶可分為標準熱電偶和非標準熱電偶兩大類。所調用標準熱電偶是指國家標準規定了其熱電勢與溫度的關系、允許誤差、并有統一的標準分度表的熱電偶，它有與其配套的顯示儀表可供選用。非標準化熱電偶在使用范圍或數量級上均不及標準化熱電偶，一般也沒有統一的分度表，主要用于某些特殊場合的測量。

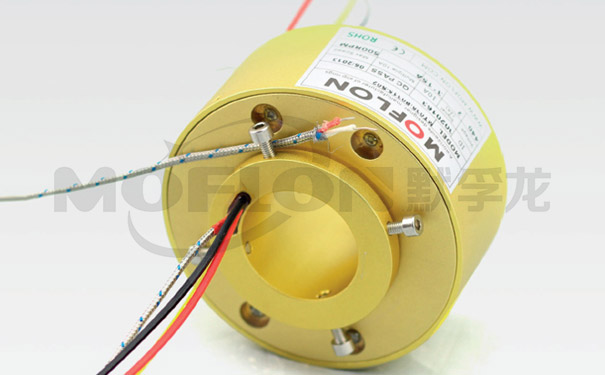

熱電偶集電環

　　標準化熱電偶我國從1988年1月1日起，熱電偶和熱電阻全部按IEC國際標準生產，并指定S、B、E、K、R、J、T七種標準化熱電偶為我國統一設計型熱電偶。

　　(2)熱電偶的結構形式為了保證熱電偶可靠、穩定地工作，對它的結構要求如下：

　�、俳M成熱電偶的兩個熱電極的焊接必須牢固;

　　②兩個熱電極彼此之間應很好地絕緣，以防短路;

　�、垩a償導線與熱電偶自由端的連接要方便可靠;

　　④保護套管應能保證熱電極與有害介質充分隔離。

　　3.熱電偶冷端的溫度補償

　　由于熱電偶的材料一般都比較貴重(特別是采用貴金屬時)，而測溫點到儀表的距離都很遠，為了節省熱電偶材料，降低成本，通常采用補償導線把熱電偶的冷端(自由端)延伸到溫度比較穩定的控制室內，連接到儀表端子上。必須指出，熱電偶補償導線的作用只起延伸熱電極，使熱電偶的冷端移動到控制室的儀表端子上，它本身并不能消除冷端溫度變化對測溫的影響，不起補償作用。因此，還需采用其他修正方法來補償冷端溫度t0≠0℃時對測溫的影響。

　　在使用熱電偶補償導線時必須注意型號相配，極性不能接錯，補償導線與熱電偶連接端的溫度不能超過100℃。

　　熱電阻

　　熱電阻是中低溫區最常用的一種溫度檢測器。它的主要特點是測量精度高，性能穩定。其中鉑熱是阻的測量精確度是最高的，它不僅廣泛應用于工業測溫，而且被制成標準的基準儀。

　　1、熱電阻測溫原理及材料

　　熱電阻測溫是基于金屬導體的電阻值隨溫度的增加而增加這一特性來進行溫度測量的。熱電阻大都由純金屬材料制成，目前應用最多的是鉑和銅，此外，現在已開始采用鎳、錳和銠等材料制造熱電阻。

　　2、熱電阻的類型

　　1)普通型熱電阻

　　從熱電阻的測溫原理可知，被測溫度的變化是直接通過熱電阻阻值的變化來測量的，因此，熱電阻體的引出線等各種導線電阻的變化會給溫度測量帶來影響。

　　2)鎧裝熱電阻

　　鎧裝熱電阻是由感溫元件(電阻體)、引線、絕緣材料、不銹鋼套管組合而成的堅實體，它的外徑一般為φ2--φ8mm，最小可達φmm。與普通型熱電阻相比，它有下列優點：①體積小，內部無空氣隙，熱慣性上，測量滯后小;②機械性能好、耐振，抗沖擊;③能彎曲，便于安裝④使用壽命長。

　　3)端面熱電阻

　　端面熱電阻感溫元件由特殊處理的電阻絲材繞制，緊貼在溫度計端面。它與一般軸向熱電阻相比，能更正確和快速地反映被測端面的實際溫度，適用于測量軸瓦和其他機件的端面溫度。

　　4)隔爆型熱電阻

　　隔爆型熱電阻通過特殊結構的接線盒，把其外殼內部爆炸性混合氣體因受到火花或電弧等影響而發生的爆炸局限在接線盒內，生產現場不會引超爆炸。隔爆型熱電阻可用于Bla--B3c級區內具有爆炸危險場所的溫度測量,此種工況下需要使用勝途電子生產的專用防爆滑環。

　　根據測溫裝置的不同，熱電偶性和熱電阻型測溫原理的不同，滑環的結構材料和滑環相應的控制參數各有不同，勝途電子開發出了適合于熱電偶滑環、熱電阻滑環，針對不同的要求，使用不同的滑環接觸材料、結構、導線等確保因?qū)щ娀�環引起的溫度誤差達到最小。 同時根據使用環境的溫度，還有高溫型導電滑環、低溫型導電滑環等可供選擇。

　　以上就是關于熱電偶集電環與熱電阻的區別介紹，大家可以從中了解到兩者具體有哪些不同。如果需要了解更多或者不確定應該如何選擇，登錄默孚龍官網，客服隨時為您解答疑惑。
