導電滑環內部結構的解析

　　工業迅速發展到現代，它是確保兩端相對旋轉的機械設備之間電流和信號傳輸的重要電氣裝置，中間用導線連接，兩個設備端的端子直接連接也可以傳輸電流和信號，導電滑環之所以越來越多地用于機械設備，是因為其自身的特殊作用和性能，那么，下面一起了解下導電滑環內部結構的解析吧!

　　旋轉一端使一端靜止，用端子連接固定是否合適，滑環正是為解決這個問題而開發的，這種連接隨著一端的設備旋轉，輕的話會纏繞導線，重的話會拉伸或損壞設備。 導電滑環其工作原理是在兩端相對旋轉的機械設備之間以360度的無限制旋轉穩定地傳輸電流和信號，確保固定導線的電流與需要旋轉或旋轉的導線的保護緊密，起到穩定準確的傳輸作用包裝機、機器人、卷筒、發電機、CT掃描儀、手術燈無影響、監視器、起重機、挖掘機、激光雷達、航空航天、石油設備、煤礦等這些設備都使用導電滑環，由于時間空間有限，不能在這里列舉，但可以想象，如果這些機械設備沒有集電環，是如何旋轉傳輸的，大多數機械系統都會失去原有的功能。

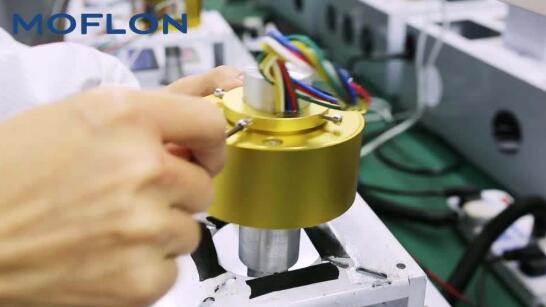

　　導電滑環的構成部分由很多零件構成，表面上滑環可能非常簡單，有些小型滑環只有能抬起頭的大小，而且，小型滑環只有硬幣那么大，但是，每個滑環都由相應的部件構成，例如滑環主體、軸承、導電環、電刷架、接觸電刷束、導線、殼體、連接頭等，在設計時設計得很嚴密，通常， 有些用戶對材質或集電環的壽命沒有特別要求，導電性集電環的主軸是由鋁合金或不銹鋼經數控車床或CNC計算機吊耳加工而成，也可以使用工程塑料作為主軸的材料。 軸兩端安裝各自的端面，各自的端面安裝軸承，主軸中間部分按客戶標準重疊安裝導電環，環與環之間用絕緣體隔開。 電刷針與環面緊密接觸起到傳遞的作用，這一傳遞過程是整個滑環的精髓，電刷架上的電刷束還通過環與環之間的距離隔離，各束電刷對應環保持一定的壓力固定，環面和刷針材質受壓的大小與導電滑環的壽命也有關。

　　以上介紹的就是導電滑環內部結構的解析，可見導電滑環之間的各通道相互獨立，傳遞更準確，互不干擾。 將集電環安裝在旋轉設備上，也可以從集電環的兩端引出導線，構成穩定可靠的整體旋轉系統，在通電和旋轉的狀態下，可以穩定地傳輸各種安培的電流和各種信號。
