電刷滑環結構原理

　　導電滑環按結構可分為整體式和分體式，按接觸材料可分為碳刷式和電刷式。通常我們稱傳統滑環為碳刷式，而新型滑環統稱為電刷滑環，是相對于傳統碳刷滑環、水銀式滑環和非接觸式滑環而定義的。電刷滑環的主要結構實際上是指滑環的環面與電刷導線在傳輸電流或信號時的接觸。是鏡面用國標銅加工后再進行相應的表面處理形成的環面，然后由多根貴金屬制成的刷針組裝而成的刷束之間的接觸。

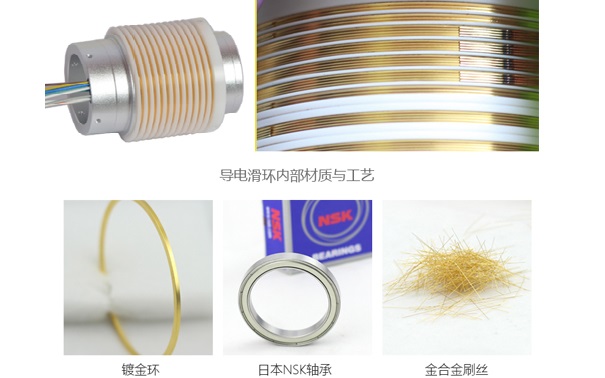

　　除了由刷針和滑動面材料-導電環組成的彈性材料-刷束外，還有絕緣材料和主體結構，如支柱、兩端端面、精密軸承、防塵罩和外殼等。電刷通過自身的彈性和壓力與導電環的環形表面接觸和滑動來傳遞電流或信號。電刷與環面的比例過調，最佳角度為45度，使環與刷針的接觸性能達到最佳。為了更好的展示給用戶，下面是我公司設計的滑環內部結構圖。

　　與傳統的碳刷滑環、水銀滑環和非接觸滑環相比，電刷滑環在使用上有許多優點。傳統的碳刷滑環雖然工作良好，但經不起現代設備的高速旋轉。轉速越高，摩擦力越大，碳刷會慢慢磨損掉大量磨損碎屑。如果不及時清洗，會極大地影響碳刷滑環的性能。久而久之，滑環會燒壞，導致運行停滯；雖然水銀滑環的傳動比碳刷滑環更穩定，但它使用水銀作為傳動介質。首先，它不環保，因為汞在運行過程中會慢慢揮發，對人體有害。如果延長水銀滑環的使用時間，水銀會逐漸減少，滑環的性能會慢慢消失，所以一般需要在幾個月內更換一批新的滑環頂部。

　　電刷滑環可以結合碳刷滑環和水銀滑環的優點，其磨損碎屑很少，不需要像碳刷滑環那樣定期保養，而且不像水銀滑環，使用一段時間后，介質會揮發，影響滑環的性能�？梢哉f電刷滑環兼有兩者的全部優點，但沒有其缺點，這是電刷滑環發展越來越廣泛的關鍵原因。
